Как отрегулировать натяжение гусеницы ходовой

Автор: Дмитрий Слукин, технический специалист компании «СДМК»

За 15 лет работы в сфере поставок запчастей для спецтехники я видел сотни «убитых» ходовых частей. В 70% случаев причина преждевременной замены катков, звездочек и цепей — не заводской брак, а банальное игнорирование правил натяжения. Механики часто действуют по принципу «кашу маслом не испортишь» и натягивают гусеницу как струну, или, наоборот, позволяют ей провисать до состояния «гамака».

И то, и другое — прямой путь к потере денег. Сегодня мы разберем физику процесса: почему перетяг страшнее недотяга, как правильно измерить провисание в полевых условиях и что делать, если штатный натяжитель уже не справляется.

Цена ошибки: к чему приводит неправильное натяжение

Владельцы парков спецтехники часто воспринимают ходовую часть как расходник. Да, это расходный материал, но он составляет до 50% стоимости обслуживания машины. Неправильная проверка натяжения гусениц сокращает этот ресурс вдвое. Давайте посмотрим, что происходит внутри механизма.

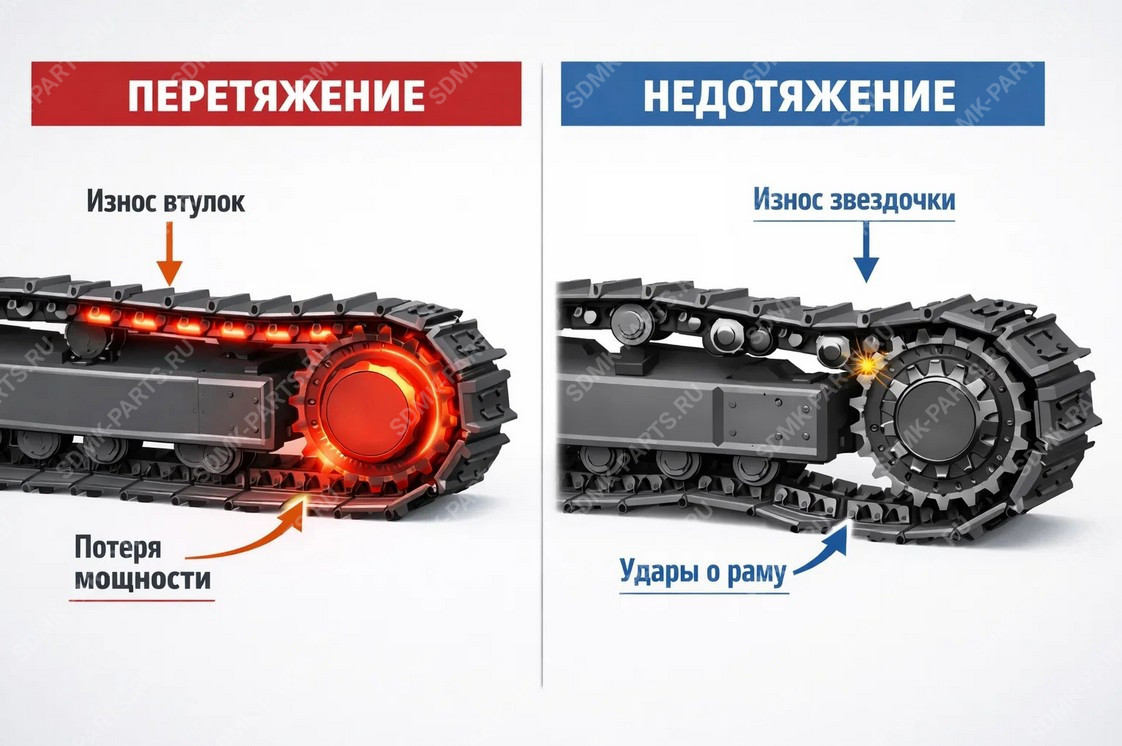

И перетяг, и провисание гусеницы ведут к критическому износу и дорогостоящему ремонту.

Сценарий 1: «Эффект струны» (Перетяжение)

Когда оператор решает «подтянуть посильнее, чтобы не слетела», он создает колоссальное внутреннее трение.

1. Износ втулок и пальцев. Из-за чрезмерного давления смазка выдавливается из шарниров. Металл начинает тереться о металл, температура в узле растет, уплотнения разрушаются.
2. Потеря мощности. Двигателю приходится тратить лишние лошадиные силы на прокручивание тугой ленты. Расход топлива возрастает на 10–15%.
3. Убийство «ленивца». Направляющее колесо и пружина натяжителя гусеницы принимают на себя ударную нагрузку, которую должны гасить.

Совет эксперта:

«Если вы слышите характерный "поющий" звук при движении экскаватора или чувствуете, что машина потеряла накат, первым делом проверьте натяжение. Перетянутая гусеница на каменистом грунте — это гарантия разрыва цепи или поломки бортового редуктора в течение одной смены».

Сценарий 2: «Эффект хлыста» (Недотяжение)

Слабая гусеница кажется меньшим злом, но это иллюзия.

1. «Разувание». Самый очевидный риск — сход гусеницы при повороте или маневрировании на склоне. Это часы простоя и необходимость вызова сервисной бригады.
2. Износ звездочки. Когда шаг цепи из-за провисания не совпадает с шагом зубьев ведущего колеса, звездочка начинает бить по втулкам, а не плавно входить в зацепление. Зубья стачиваются, становятся острыми как ножи.
3. Удары о раму. При движении верхняя ветвь гусеницы бьет по поддерживающим каткам и раме, разрушая их.

Диагностика: как понять, что пора регулировать?

Не всегда нужно доставать рулетку. Опытный механик определяет проблему по косвенным признакам.

• Визуальный осмотр: Верхняя часть гусеницы лежит на поддерживающих катках «волной» или, наоборот, висит в воздухе, не касаясь их (при перетяге).
• Звуковые маркеры: Скрежет, щелчки, удары металла о металл при движении задним ходом.
• Поведение машины: Рывки при начале движения, плохая управляемость.

Если вы заметили хотя бы один из этих симптомов, требуется инструментальная диагностика. Игнорирование проблемы приведет к тому, что вам придется менять весь узел.

Важно:

Если диагностика показала, что направляющее колесо имеет люфт или звездочка сточилась, регулировка уже не поможет. В каталоге СДМК вы найдете ленивцы, звездочки и сегменты для Komatsu, Hitachi, CAT и других брендов с доставкой со склада в Екатеринбурге. Мы держим в наличии детали, которые нужны «вчера».

Пошаговая инструкция: как правильно натянуть гусеницу (на примере экскаватора)

Процедура кажется простой, но дьявол кроется в деталях. Мы подготовили алгоритм, который используют наши сервисные инженеры.

Шаг 1: Техника безопасности и подготовка

Внимание! Клапан натяжителя гусеницы находится под огромным давлением. Никогда не откручивайте его полностью — смазка может вылететь с силой пули, нанеся тяжелые травмы. Не стойте напротив клапана при регулировке.

Перед замером обязательно проведите очистку ходовой. Грязь, набившаяся между катками и звеньями, исказит результаты замера на 20–30 мм.

Шаг 2: Вывешивание гусеницы

Для экскаваторов это обязательное условие.

1. Поверните башню так, чтобы ковш оказался сбоку.
2. Упритесь ковшом в грунт и отожмитесь, подняв одну гусеницу в воздух.
3. Прокрутите гусеницу вперед и назад несколько раз, чтобы сбросить остатки грунта и выровнять звенья.

Шаг 3: Замер провисания

Здесь многие совершают ошибку, измеряя «на глаз».

1. Найдите центр гусеничной тележки (обычно это средний опорный каток).
2. Измерьте расстояние от нижней плоскости рамы гусеничной тележки (или от поддерживающего катка, в зависимости от мануала конкретной модели) до верхней поверхности башмака.
3. Альтернативный метод (более точный): положите ровную рейку на верхние части грунтозацепов от ленивца до звездочки и замерьте максимальный провис.

Таблица ориентировочных допусков (мм):

Тип техники / Грунт	Рекомендуемый провис (Sag)
Экскаваторы (стандарт)	300 – 350 мм (по методу рейки) / 10–20 мм (зазор от катка)
Бульдозеры	30 – 50 мм (обычно замеряется без вывешивания)
Мягкий грунт (Глина, Торф)	Допускается увеличение провиса на 10–15%
Скальный грунт / Гравий	Строго по мануалу или чуть туже (чтобы избежать ударов)

Примечание: Цифры могут отличаться для конкретных моделей Komatsu или CAT, всегда сверяйтесь с инструкцией по эксплуатации.

Шаг 4: Регулировка (Шприцевание)

Если замеры показали отклонение, приступаем к делу.

• Как натянуть гусеницу на бульдозере или экскаваторе? Используйте шприц для нагнетания смазки. Подключите его к тавотнице (пресс-масленке) натяжителя и закачивайте смазку (обычно Литол-24 или аналоги), пока шток гидроцилиндра не выдвинет ленивец на нужную позицию.
• Как ослабить? Осторожно, по пол-оборота, откручивайте клапан сброса смазки. Как только смазка начнет выходить, гусеница ослабнет. Не выкручивайте клапан полностью!

Нюансы для разных типов грунта (Экспертный блок)

Натяжение гусеницы экскаватора — величина не постоянная. Она должна меняться в зависимости от условий работы. Мы рекомендуем корректировать натяжение при смене объекта.



Глина забивает ходовую, а песок работает как абразив — натяжение нужно регулировать под каждый тип грунта.

Глина и вязкие грунты

Это самые коварные покрытия. Глина набивается в пространство между звеньями цепи и звездочкой. По мере работы этот слой уплотняется и начинает работать как клин, распирая гусеницу изнутри.

• Решение: На глинистых почвах натяжение нужно делать слабее стандартного. Оставьте больший провис, чтобы компенсировать набивание грунта. Иначе звенья цепи лопнут от перенапряжения.

Песок и абразивы

Песок действует как наждачная бумага. Если гусеница провисает, песок попадает в зазоры между втулкой и пальцем, ускоряя износ в разы.

• Решение: Натяжение должно быть в норме, ближе к верхней границе допустимого. Ваша цель — минимизировать зазоры и «гуляние» цепи.

Скальник и камни

Здесь главная опасность — ударные нагрузки и застревание камней.

• Решение: Стандартное натяжение или чуть ослабленное. Если гусеница перетянута, попадание камня между катком и лентой не даст ей спружинить, что приведет к деформации траков или поломке опорных катков.

Когда регулировка уже не поможет?

Бывают ситуации, когда оператор шприцует натяжитель, а гусеница все равно висит. Это критический сигнал.

1. Натяжитель выдвинут до предела. Если вы видите, что шток цилиндра вышел полностью (иногда это видно по появлению красной метки или просто визуально), значит, цепь растянулась сверх лимита. Втулки изношены настолько, что шаг цепи увеличился фатально.
2. Износ ленивца. Если направляющее колесо болтается на оси или его беговая дорожка стала плоской, оно не может удерживать натяжение.
3. Неисправность клапана. Если смазка уходит обратно или течет из-под уплотнения, натяжение будет падать через час работы.

Совет эксперта:

«Никогда не удаляйте звено цепи, чтобы "продлить жизнь" растянутой гусенице. Это старый "дедовский" метод, который убивает современную технику. Укороченная старая цепь имеет нарушенный шаг. Она уничтожит вашу ведущую звездочку за пару недель. Дешевле купить новую цепь в СДМК, чем менять потом весь комплект ходовой».

Часто задаваемые вопросы

Как часто нужно проверять натяжение гусениц?

Мы рекомендуем делать беглый визуальный осмотр ежедневно перед сменой. Инструментальный замер с линейкой — каждые 50–100 моточасов, а также при резкой смене типа грунта (например, переехали с песка на глину).

Можно ли использовать отработку вместо специальной смазки для натяжителя?

Категорически нет. В системе натяжения используется густая консистентная смазка (EP2 и аналоги), которая держит давление. Жидкое масло просто вытечет, и тавотница не сможет его удержать.

Почему рвется пружина натяжителя?

Основная причина — усталость металла в сочетании с перетягом гусеницы на каменистом грунте. Пружина постоянно работает на сжатие-отбой. Если в ней нет свободного хода (из-за перетяга), любой сильный удар становится фатальным.

Главные выводы: как продлить ресурс ходовой части

Ходовая часть — это фундамент вашего бизнеса. Правильная регулировка натяжения гусеницы — это бесплатная процедура, которая экономит вам сотни тысяч рублей на ремонте. Не ленитесь проводить замеры, учитывайте тип грунта и используйте качественные запчасти.

Если вы заметили, что ресурс вашей ходовой исчерпан, не ждите аварии. Специалисты компании «СДМК» помогут подобрать гусеницы, катки и натяжители под ваши задачи и бюджет. Мы знаем, как дорого стоит день простоя, поэтому отгружаем запчасти максимально быстро.

Нужна помощь в подборе или техническая консультация? Позвоните нам или оставьте заявку на сайте. Мы заставим вашу технику работать.
